【美甲材料】關於凝膠美甲燈的選擇UV/LED/CCFL NAIL LAMP

這篇有點不專業的分享，但是因為問燈的人很多，也希望剛踏入光療DIY世界的版友們可以獲得一些協助，所以來寫一下目前GINA使用的燈。
因為我做指甲是興趣，並不需要因為營業要用所以照光速度要快，還有分佈均勻那些，通常都是我晚上休息時間邊做指甲邊看電視照光的時候自己手稍微轉一下也沒有關係，也因此我一直使用傳統的uv燈很長一段時間，直到接到TOK的套組才進化成LED，所以版友詢問我燈的問題的時候我通常無法保證原因為何?此篇文章是我蒐集網路文章的一點淺見，也希望對大家有幫助囉!
寫部落格的初衷是希望能夠全面的把光療的東西由基礎的部份慢慢分享，所以關於用具的部份也會一一記錄，如果有專業人士或廠商看到有不對的地方也請留言給我我會將文章做修改，寫格是希望有更多喜歡美甲的朋友可以看到進而認識”凝膠指甲”，但是也希望大家知道每個東西都有其專業的部份，也有很多眉角是無法用文字及圖片闡述出來的，所以如果真的一直都有問題的話其實有很多老師開班授課也是很好的方式，面對面的教學有可能一直存在的問題突然就迎刃而解了！

【Gina目前使用的燈】

(圖片來源：網路)
1.UV燈-這個燈我用了很長的時間，操作時間很長大概每次照燈都需要2分鐘，UV燈的光線波長為365nm左右
優點：因為UV燈屬於散光原理，所以光線會折射幾乎完全不挑膠(差別在照燈時間)，然後價格便宜。
缺點：照燈時間長，容易熱並且燈管耗損率高，只要變黑就要趕緊換燈，不然容易照不乾，另外UV燈不適合直視也儘量不要久照。
其實現在比較少人會使用UV燈，使用UV燈的膠可以改用CCFL燈。

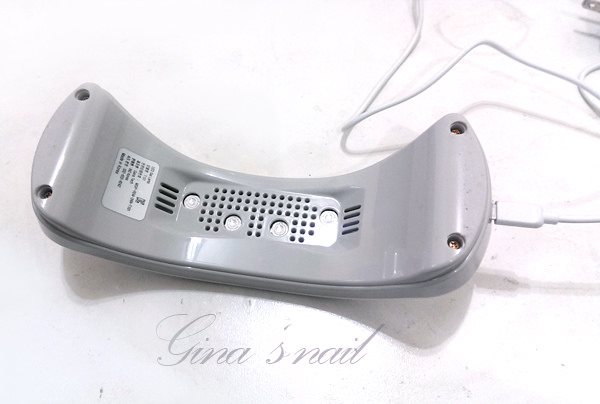

2.LED燈-這台是TOK套組裡附的燈，四顆燈泡共12W波長我查不到但我目前的膠幾乎都照的乾(時間長短問題而已)
目前坊間的LED燈大概都是405nm左右的波長，LED波長的範圍越小硬化速度越快但也因此造就挑膠特性，所以一般LED凝膠顯示的硬化速度通常都是針對自家品牌的燈所對應的硬化時間，因為品牌會測試自家燈波長對應凝膠硬化所需的時間，但它牌的燈就不一定了，也是因為這個原因所以會常常有人詢問照不乾的問題。
另外LED燈所供應的能量也有不同，一般台製燈會比陸製的燈泡來的好，因為台灣的LED業發展的比較蓬勃的原因，還有比較早期的LED燈是屬於滿天星式的燈泡(如下圖：圖片來源網路)
這種滿天星式的LED燈能量比較低但價格比較便宜但耗損率比較高，現在新的燈也很少是這種的。
優點-照燈時間快速，體積小質量輕攜帶方便，燈泡壽命長，目前市場主要燈型。
缺點-因為是直束光原理，所以若是沒有側面燈泡設計的容易側面沒乾所以照的時候要注意一下，比較挑膠所以購買凝膠前要注意，價格較高。
另外LED燈比較會有變壓器的問題，如果使用延長線的話也要注意電壓我也是因為使用了才知道延長線也有分。
LED因為硬化快速所以有時候會有”燙到”的感覺，遇到這種情形先將手指移出再慢慢拉長照光時間可延緩此情形，會燙跟凝膠也有關係，如遇到凝膠容易燙可以儘量薄塗些。

(圖片來源：網路)
3.CCFL燈-Gina本身是沒有使用，CCFL燈都呈現如圖片螺旋狀，因為有UV燈不挑膠的特性，所以目前大多用來取代傳統UV燈。
優點：不挑膠，屬於高棚戲酸鹽燈管材質，波長大約370nm，光效比UV燈好，低耗能不發燙，燈泡壽命長沒有燈泡燒壞問題。
缺點：價格高，也屬於直束光，所以側面需要轉動一下以確保都照到光，怕碰撞，一撞到就壞了。
最後是目前流行的混燈，大多都是CCFL+LED燈的混合燈，標榜所有凝膠通殺沒有照不乾的問題，市面上有很多鑽石燈的混燈，因為版友的詢問而有跟一些廠商討論，鑽石燈有分正版跟陸仿製的，有些瓦數看似36W實際其實不然，購買前需要注意一下。

以下是我自己使用燈的一些看法，並非專業是我自身習慣跟看法跟大家分享。
我目前使用的TOK燈優點是輕巧方便攜帶，而且在美展看到W直接接行動電源也可使用還蠻方便的，但之前有版友提過韓國燈不是半罩式有漏光問題凝膠跟筆要很小心，我覺得應該是因為直束光原理的關係側面不會漏光所以為了輕巧而這樣設計，我個人使用沒有因為凝膠放置太近照到硬化(就連感光高的鑫儷凝膠也都完好，要養成使用完凝膠就蓋上的好習慣)，但是幫朋友做的時候因為朋友完全外行所以不會注意側面照不到的問題所以最近也想添購比較大型半罩式的LED燈。
關於混燈我個人是認為雖然看似通殺所有的凝膠但是一但照不乾很難釐清到底是燈的問題還是膠的問題，時間上也很難掌握，所以雖然美展的時候有心動混燈但最終還是想要看看36W的LED燈，另外關於再高階的燈我個人會選擇跟台灣製造商或者代理商購入，因為燈的價格較高跟代理商購買有保固比較不會有問題，而淘寶購入的燈有好有壞風險較高但是CP值較高如果新手剛入門還未摸清楚是否有興趣的話我認為倒是可以買來用看看，確定興趣之後再購入較專業機型，我當初買UV燈也是抱著這樣心態，沒想到一用也用了好幾年，如果不是有TOK套組我其實還買了好多UV備用燈管，但是一但用過LED燈的快速硬化之後就真的回不去啦~如果有添購新燈再跟大家分享囉。
2014/11/30 補充
因為PO了這篇文章，所以出現了熱心網友專業的說明，所以我跟網友C大通信了幾次決定要將文章給轉載上來，可能有一些版友有看過，Gina有重新做刪減跟修改希望能更清楚的讓大家了解光固化燈跟對應凝膠之間的關係。
另外關於大陸製燈也有人跟我反映即使是台製的燈內容零件仍然很多是陸製的，我覺得我講的不夠客觀所以還有做修改，因為台灣市場較小的關係，所以如果要釐清哪個環節是台灣製哪個環節是大陸製就會衍生許多大家觀念上跟市場行銷手法的問題。
當初寫這樣其實是因為【燈】其實是製作”凝膠指甲”中”必須”而且單價較高的硬體跟技術上比較沒有關係，因為現在入手管道很多，淘寶的鑽石燈就有非常多店家在賣，有些人買的覺得不錯，有些人買的又有很多問題，所以主要是希望如果無法承擔這樣風險的話儘量選擇擁有製造專業的製造商或者代理商來選購會比較沒有問題，台灣的廠商服務就我目前遇到的都非常認真的面對顧客問題去做測試。
所以，我並不是說陸製的不好台製的較好這樣，只是分析風險跟售後服務而已，畢竟我這篇文章本來就是想要給想要加入美甲行列的人一個方向，並沒有如何是絕對好或者絕對不好，都要看自身條件去做選擇。
然後大家覺得最困擾的問題就是，我買的燈是否能讓我想要的凝膠照的乾?
大家都希望買的燈能照乾市面上所有的膠，但是因為LED燈的波長範圍小能量大的關係所以比較挑膠，關於膠的可硬化波長範圍跟燈的施放能量的波長範圍問題Gina自己也困擾很久，一直以來我都是覺得【試試看就知道】，但是原因一直無解，所以我這次請教了C大希望能把這個問題給釐清。

C大這張圖片其實說明之後包含了很多內容，一開始看可能會有點複雜，看了幾次會發現所有的問題都能在這張圖片得到解釋。
照片上綠色三角形的部分分別是36w的UV燈跟12W的LED燈
下方紅色為紫外線區域（不可見光），
認定範圍200～400nm或200～380nm
因有人看得到380，有人看不到380，所以沒有很明確定義。
UV-A：320～400nm，曬黑能力強
UV-B：280～320nm，曬傷能力強
UV-C：200～280nm，致癌能力強
所以可以看得出來我們一般使用的燈沒有曬傷跟致癌的問題，另外圖片最上面的黃色區塊是太陽光範圍，可以看到太陽光涵蓋了所有波長範圍，所以外出防曬是很重要的。
另外因為認定的波長並不是一個絕對值，所以LED燈仍然有機會曬黑，CCFL的波長大約是370nm左右，也是一樣都有在範圍內，但是其實跟照燈時間還有能量多寡有關，其實比日曬的能量還要少非常多(所以Gina之前也很困惑的問題，因為我每個月都會做兩次指甲但是我的手還比我的腿白，整個獲得解釋)
【綠色三角形的高度部分為燈的有效發光能量】
因為LED的電轉換光效率比UV燈管好很多
所以12W的LED綠色面積及高度就可以比36W的UV大很多，
因此對同隻膠能呈現12W LED比36W UV乾燥速度快很多
另外，UV號稱波長365，代表最短波只到365，只會有比365更長的波長，不會有更短的波長，
LED號稱波長395～405，代表最短波只到395，不會有更短的波長，且通常都是405nm。
轉換越短波所需的電能越高，設備成本上越高，標示的最短波通常是晶片耐最高電壓下的極限值。
還有，舉例365 UV光療燈，是不可見光，為什麼我們肉眼看得到光線，
因為轉換效率不好，一堆能量都變成長波的可見光了。
【坊間在賣的標示都是電W（吃電多少），並不代表光W（有效發光多少）】，
所以不要認為W數大就是好，要實際比較過才能知道效率比是多少？
買之前，問問廠商，問問自己
24W LED光固化燈有比12W LED 光固化燈快2倍嗎？
36W LED光固化燈有比12W LED 光固化燈快3倍嗎？
(Gina自己認為LED的燈珠如果能量跟膠符合的話其實瓦數高低並沒有影響，會想要多顆燈珠一點的燈是為了燈的分布均勻，手放入剛好定點位置即可均勻照乾)

接下來請看A、B、C三條曲線
假設ABC這三條曲線各代表三種光固化指甲油的吸收反應光譜及吸收強度(幅度高的部分接受強度越快)

A膠：最長吸收波長只到370～380nm附近，且吸收強度很小了
B膠：最長吸收波長只到410～420nm附近，且吸收強度很小了
C膠：最長吸收波長只到450～460nm附近，且吸收強度很小了
早期的光固化膠大多是A膠這種，配合 UV光固化燈（小綠三角），
能提供A膠能吸收反應的波長，所以A膠能固化乾燥。
後來LED光固化燈風行之後，為了因應LED 光固化指甲燈只提供400左右的光，
廠商便修改成B膠這種吸收波長。
所以產生了，LED光固化指甲燈照射A膠不會乾（沒有A膠可反應的波長），
UV365光固化指甲燈照射A膠、B膠都可乾（有提供A、B膠可反應的波長）。
再來講到『避光』問題，請看圖片的上側，
光固化是靠特定波長的光來固化，不是靠熱固化，
光固化指甲油不管A、B、C膠，遇到太陽光（全波段都有），全部會硬化。
A膠遇到家用日光燈管比較保險、B膠遇到家用日光燈管也是會硬化，
這邊就是A膠比B膠的優點，在操作及儲存安定性上是比較好的，因為有避開環境的光線影響。
所以建議長期操作的美甲店，請避開在窗戶旁陽光餘光照射得到處操作，
室內燈光盡可能換成LED照明用燈光（最短波長約452～455nm），已獲得光固化指甲油的品質穩定性。
另外，操作時也請避開光固化美甲燈的照射。
【波長延伸討論】
請看12W 400nm LED光固化燈的綠色高三角跟B膠吸收光譜線
若把12W 400nm LED光固化燈換成12W 365nm LED燈珠，等於把這個高三角向左位移到365nm 上，對照B膠吸收波長可以變成原本接觸的四倍高度，等於12W 365 nm的LED燈還會比12W 400的LED燈乾燥快四倍，
這樣不是很好嗎？LED波長改短波一點，同W數速度就更快乾，就商業考量而言，365 LED比400 LED燈珠差價貴10倍，速度快四倍，
快四倍只能賣四倍價格以下，貴十倍要自己吸收＠＠請問哪家廠商願意做？

最後要講的
請看ABC膠的吸收波長，不論最長波吸收是否到可見光，主體吸收都還是在UV波段。
所以初始的名稱就是UV （light）NAIL POLISH/UV CURING NAIL/UV GEL POLISH….
這些字的排列組合，light 在常態的UV COATING用語中都已經被省略了，不過在光固化指甲油這邊顯示LIGHT是有利於定義與分辨UV/LED燈相關問題。
GEL只等於『膠』，膠不等於光固化，膠的種類百百種，GEL不能代表光固化，所以購買之前還是得詢問是不是光固化指甲油。
———————————————————————————–
後言：我在要寫這篇文章的時候無論怎麼爬文都無法有比較完整的解釋，大部分的文章都讓人一知半解的，因為我自己在學東西的時候會希望比較全面的了解原因跟能夠客觀的去選擇產品，這篇文章發佈之後一直是我心裡的一個結，總覺得有些文不達意跟無法解釋，終於出現C大這篇專業的解釋，雖然對於使用者來講大概就是買了之後知道怎麼用就好，但是一但遇到問題到底是膠還是燈也無法得知，我非常不喜歡因為自己沒有了解產品特性就覺得是產品的問題的看法，也因為這篇文章的關係可以對手邊的膠再重新進行測試，寫這個格就是為了DIY的朋友們可以有個了解原理的地方，如果像我一樣愛用聯合國品牌的產品的朋友，還是建議一定要了解一下燈的特性去選擇喔！
如果還有其他關於燈的說明會再持續說明在這篇文章內，文章原理很多，感謝大家看到最後:)

2016 8月更新，可以爬新文混波燈　>>【截止】99s無痛模式Sun5太陽燈開團公告及試用分享
